- 产品介绍

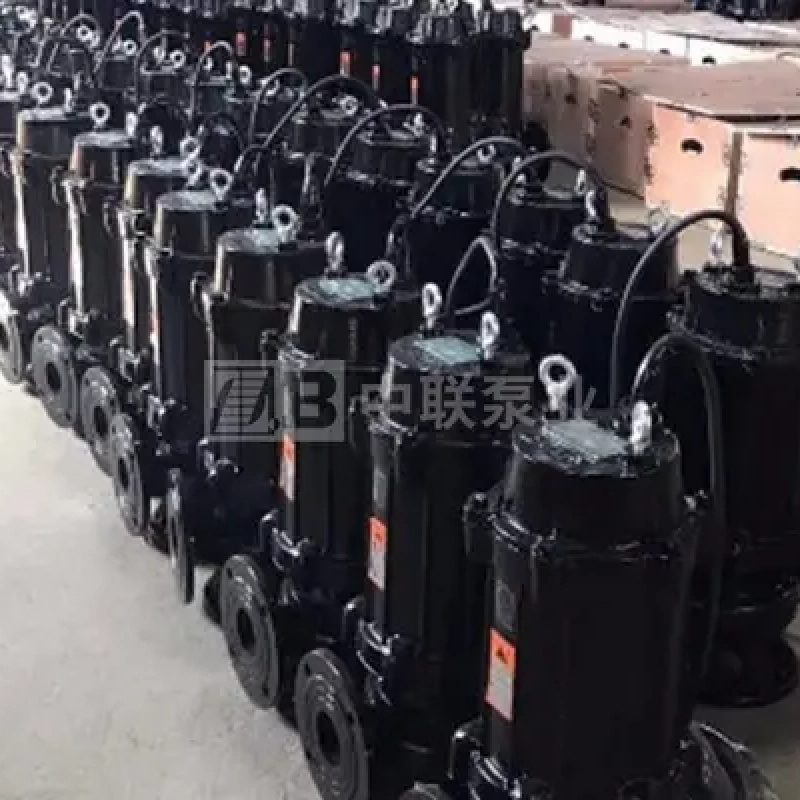

QW型无堵塞排污泵是污水排污泵生产厂家中联泵业开发的高效无堵塞潜水排污泵，是电机与水泵同轴一体潜入介质中工作的水利机械，该产品结构先进、过流通道宽阔、排污能力强。该型泵输送介质温度不高于50℃,PH=4~10,通过固体颗粒直径为15-110mm,纤维长度为进口口径的5倍;广泛应用于市政工程建筑工程、厂矿企业排污及医院、宾馆、住宅区的污水排放。
无堵塞排污泵采用泵电一体,下泵式结构,大通道的叶轮流道设计;造型美观、设计合理、性能优良、使用维护方便、运行工况宽、经久耐用、安全可靠。QW型泵在WQ泵基础上,采用外带冷却水套,水泵自水冷却,可以脱水运行。
QW型高效无堵塞潜水排污泵适用范围和使用条件
QW型无堵塞潜污泵适合于输送含有沙石、煤渣、尾矿、纤维等杂物的液体，主要用于冶金、矿山、火力发电厂等企业和建筑工地、污水处理厂、污水处理池的污水清除及输送，是传统污水泵的理想替代产品。
使用条件：
1．介质温度不超过50℃，密度为1.0-1.3kg/m;,PH值在5~9范围内。
2．无内自流循环冷却系统的泵，电机部分露出液面不超过1/2。
3．一般情况下，泵必须在使用扬程范围内使用，保证电机不过载，如需在全扬程范围内使用，应在订货时另行注明。
4．在运行过程中电机电流不得超过电机的额定电流。
QW型高效无堵塞潜水排污泵结构特点
QW排污泵主要由底座、泵体、叶轮及潜水电机等组成;采用了独特的大通道叶轮结构,大大提高了通过污物的能力;采用内自流循环系统,利用介质冷却电机部分,使用更加安全可靠,可根据用户要求安装定子绕组温升保护、轴承温升保护、油室漏水保护等,以提高电泵的安全性;采用特殊设计的潜水电机,绝缘等级为F级,能在恶劣的条件下安全工作;可采用双导轨自动耦合安装装置,使机组的安装维修方便、快捷。
泵体叶轮：精心选择和匹配的泵体和叶轮,使流道通过性能好,效率高,功率曲线平坦,不易过载叶轮平衡精确,振动小,转动平稳
电机：专门设计的潜水电机,IP68防护,F级绝缘允许温升髙,而潜水冷却效果好,实际温升低,电机绝缘寿命更长。
电机冷却：电机的发热通过机壳散热,介质至少淹没电机定子机壳一半,才能可靠安全运行,带水套电机允许脱水运行。
轴封：采用两道独立的机械密封与流体动力密封组合的密封方式(专利技术),安全无泄漏。电机轴封采用二至三道串联的机械密封,形成多道可靠防线。一道在泵内介质中,有效地阻止水进入油室,另二道在油室中,防止油进入电机内。
传动：自电机端看泵为顺时针方向旋转。
QW型系列潜污泵的安装有移动式和固定式自动安装两种形式。在移动式安装形式中,用泵底座支承,出口弯管直接与软胶管连接,既简单又方便,泵很容易移至不同工地使用。该形式仅限于75kw以下泵。在固定安装形式中,泵与藕合装置相连,藕合底座固定于泵坑底部泵可以在导轨中上下移动。当泵放下时,藕合装置自动地与藕合底座藕合;而提升时,泵与藕合底座自动脱落。
油室：油室中充有合适的机械油,安装有两道机械密封,油室是防止介质从泵轴进入电机的一道屏障,阻止介质渗透入电杋,若第一道机封渗漏时,由油室缓冲介质不能直接进入电机。同时对两个独立机封摩擦面润滑冷却,使机封工作更可靠,此外还能带走下轴承的发热和电机一些热量。
轴承：下部轴承组成电杋水泵轴的可靠支承,根据泵工作时产生的径向、轴向力和脉动载荷的考虑,下部轴承可由一到三套不同轴承类型的轴承组成。确保机组平稳运转和较长寿命
电缆及其密封：
A、电缆为耐污水的橡套软电缆、电缆线芯界面按40℃环境温度及电机满载功率下长期可靠运行设计,若泵工作时,电机在非满载功率下或在环境40℃以下运行,使用寿命更长。
B、电缆橡胶套与电机压盖间有密封压紧装置,防止介质从电缆与电杋盖接口间渗入电机内腔。
C、电缆套与线芯间有橡胶硫化,能有效阻止介质从电缆护套进入电机。
电机外壳：机座、轴承座、机盖等组成电机外壳,各零件连接配合有可靠的静密封,每台都经严格的水压试验检査,以确保其水密性。
电泵内安全保护(客户需要时)：
A、漏水探头：安装于油室内,当渗漏介质到油室内,达到一定比例时报岀报警信号
B、热敏元件：安装在电机定子绕组内,若电机长时超载,电机绕组温度(或其他原因电机绕组发热)
达到一定值时,发出报警信号
外部控制系统(用户可自备)：
该无堵塞排污泵可根据用户有要求配备水位自动控制装置,中间端子及全自动保护控制柜。配套专用电控柜能将泵内的各种信号进行处理,实现控制、保护、声光报警等功能和单泵、多泵的多种自动化控制。
性能曲线和主要参数:性能曲线上曲线表示泵的推荐适用范围。当泵的流量介质变化时,须注意使用时轴功率在电机额定功率范围之内,当发现超载使用时,会发生电机烧毁事故。
