GN/GNL型立式凝结水泵

 GN/GNL型立式凝结泵系两级单吸离心式冷凝泵，供抽送冷凝器中的凝结水和750-3000千瓦汽轮机发电机组抽送凝结水或物理、化学性质类似于水的其他液体之用。液体温度不超过80℃。

GN/GNL型立式凝结水泵型号意义

　　流量：5～137m3/h

　　扬程：22～170m

　　型号：GNL3-A(B)

　　G —— 高吸程

　　N —— 冷凝泵

　　L —— 立式

　　3 —— 泵入口直径为3吋

　　A、B —— 两种不同叶轮

GN/GNL型立式凝结水泵结构说明

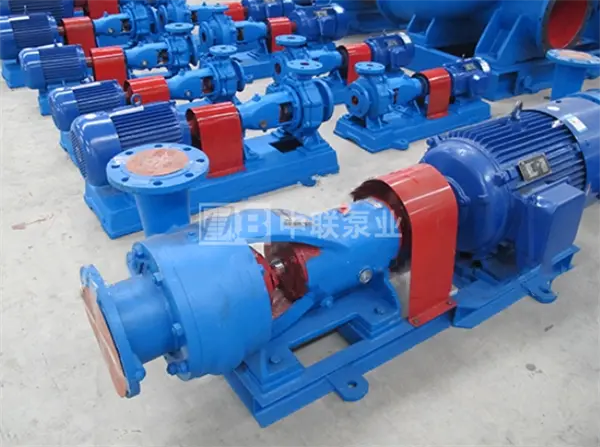

　　GN型冷凝泵为卧式，固定部分主要由进水段、中段、出水段、轴承体、导叶、密封环组成。转动部分的轴向力由球轴承承受，径向力则由球轴承和装于导叶上的套筒轴承共同承受。

　　填料的四周和轴承体上均有冷却室，可接引冷却水，进水方向为轴向，出水方向垂直向上，卧式结构轻巧，但需拆卸管路才能检修。

GNL型冷凝泵为立式，泵体和泵盖沿轴心线分开，转动部分的轴向力由球轴承承受，径向力则由球轴承和套筒轴承共同承受。泵的进水口和出水口均铸在泵体上，泵体下部有半圆形的泵足，上部则有半圆形支承，支座装于其上，电机装在此支座上，立式泵占地面积小，检修方便。

泵的过流部件材质为铸铁，轴封为填料密封，从电动机端向泵看，为逆时针方向旋转。成套供应泵、电机、联轴器、底座、止回阀、闸阀，如有特别的要求，在订货时向我厂说明，我厂将在设计、制造、测试、安装、维修、代培操作人员等方面提供一系列的优质服务。

　　旋转方向：从电机端看，泵为逆时针方向旋转

　　主要零件材质：泵的体过流部件泵体、泵盖、密封环、轴套的材质为铸铁，N型冷凝泵叶轮为硅黄铜，诱导轮为铝铁青铜。轴均为优质碳素钢。

　　泵成套范围：成套供应泵、电机、联轴器、止回阀、闸阀。
